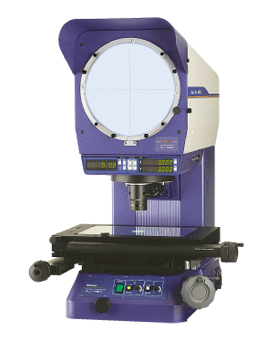

投影像為正立正像 ·數位式回轉屏幕玻璃,方便角度量測 ·載物臺活動行程最大可達300X170mm ·反射可變角度照明為標準配備 ·可提供自動尋邊,電動對焦等功能 ·轉塔式物鏡座,可同時裝3個物鏡 ·代表PJ系列實力的一款機型，它的投影像明亮、清晰了。 PJ-H30A1010B現貨供應 PJ-H30（原PJ-H3000系列）投影儀的詳細介紹| 性能參數 | | 型號 | 303-711 | 303-712 | 303-713 | 303-714 | 303-715 | | 式樣 | PJ-H30_505B | PJ-H30_1010B | PJ-H30_2010B | PJ-H30_2017B | PJ-H30_3017B | | 測定范圍 | 50×50mm | 100×100mm | 200×100mm | 200×170mm | 300×170mm | | 精度(20°C時) | （3+0.02L）μm，L為測量長度（mm） | | 測量方法 | 線性編碼器 | 線性編碼器 | 線性編碼器 | 線性編碼器 | 線性編碼器 | | XY工作臺尺寸 | 300×240mm | 300×240mm | 350×280mm | 410×342mm | 510×342mm | | XY工作臺有效尺寸 | 180×150mm | 180×150mm | 250×150mm | 270×240mm | 370×240mm | | 最大承載重量 | 10Kg | 10 Kg | 10 Kg | 15 Kg | 15 Kg | | 旋轉調整范圍 | ±3° | ±3° | ±3° | ±5° | ±5° |
| 技術參數 | | | 投影像 | 正像 | | 投影屏幕 | 有效直徑: 306mm | | 材料：精細摩擦玻璃 | | 屏幕旋轉：±360°、微調和夾緊 | | 數位角度顯示: ±370°, 顯示角度單位:0.01°或1〞 | | 十字線: 十字交叉細線 | | 功能: 歸零設定, ABS/INC切換 | | 投影鏡頭 | 10x（172-472），可選：2x，20x，50x，100x | | 鏡頭安裝 | 3鏡頭旋轉盤 | | 分辨率 | 0.001mm/.0001" | | 測量最大工件高度 | 105mm | | 輪廓照明 | 鹵素燈泡(24V,150W) | | 光學系統：縮放遠心系統 | | 功能：亮度調節、吸熱濾光片、冷卻風扇 | | 表面照明 | 鹵素燈泡(24V,150W) | | 光學系統：帶有可調慮光鏡的垂直/斜面照明 | | 功能：亮度調節、吸熱濾光片、冷卻風扇 | | 倍率精度(20°C) | 輪廓照明: ±0.1%以下, 表面照明: ±0.15%以下 | | 電源供應 | AC100~240V,50/60Hz | | 本體重量 | 176kg-212kg |
|
